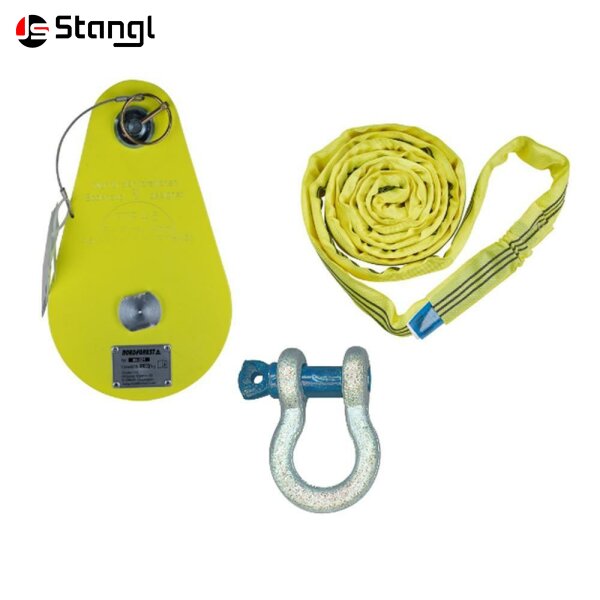

Das Nordforest FTF Umlenkrollen-Set bietet eine auf die jeweilige Windenzuglast abgestimmte Kombination für Zug- und Umlenkarbeiten in der Forstwirtschaft. Zur Auswahl stehen die FTF-Klassen 4,5, 6,0 und 8,5.
Die Nordforest Umlenkrollen wurden nach den Vorgaben der DIN EN 17822 für den forstlichen Bodenzug gebaut. Ein Schraubgewinde mit Klappsplint schützt vor unbeabsichtigtem Öffnen. Aluminium-Seitenbleche und Polyamid-Laufrollen verbinden robuste Konstruktion mit vergleichsweise geringem Gewicht.
Die jeweils passende Nordforest Rundschlinge ist ebenfalls speziell für den forstlichen Bodenzug ausgelegt und nach FTF-Klasse gekennzeichnet. Ergänzt wird jede Variante durch einen entsprechend dimensionierten hochfesten Schäkel.
Durch die unterschiedlichen Farbcodes der FTF-Klassen können die Komponenten leichter der jeweiligen Windenzuglast zugeordnet werden.
VARIANTEN
| Ausführung |
Max. Windenzuglast |
Farbcode |
Umlenkrolle |
Rundschlinge |
Schäkel WLL |
| FTF 4,5 |
4,5 t |
Gelb |
FTF 4,5 |
FTF 4,5 |
4,75 t |
| FTF 6,0 |
6,0 t |
Rot |
FTF 6,0 |
FTF 6,0 |
6,5 t |
| FTF 8,5 |
8,5 t |
Blau |
FTF 8,5 |
FTF 8,5 |
8,5 t |

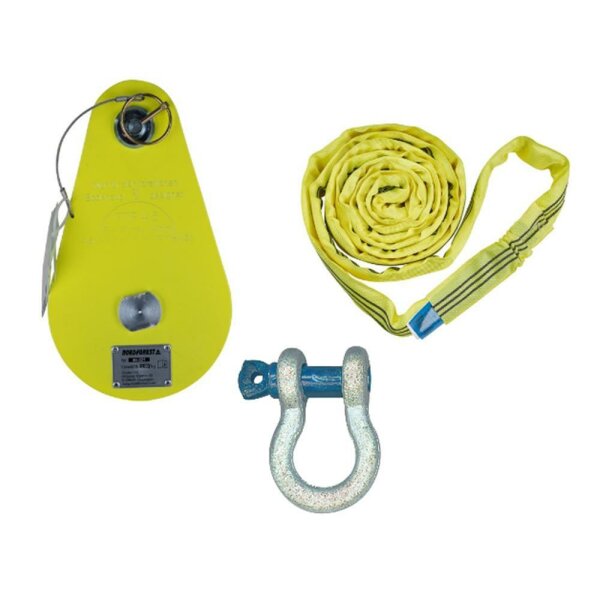

KATEGORIE 1 – FTF 4,5
Das Set FTF 4,5 ist für Forstseilwinden mit einer maximalen Windenzuglast von 4,5 t ausgelegt.
Umlenkrolle FTF 4,5:
- Marke: Nordforest
- Max. Windenzuglast: 4,5 t
- Rollendurchmesser: 140 mm
- Max. Seildurchmesser: 14 mm
- Lagerung: Kugellager
- Maße: 285 × 165 × 93 mm
- Gewicht: 3,1 kg
- Farbcode: Gelb
- Für Kunststoff- und Stahlwindenseile
- Nach DIN EN 17822
- Made in Hungary
Rundschlinge FTF 4,5:
- Nutzlast FTF: 4,5 t
- Nutzlänge: 3 m
- Zugkraft direkt: 3 t
- Zugkraft umgelegt: 6 t
- Zugkraft bis 45°: 4,2 t
- Zugkraft bis 60°: 3 t
- Nutzlast geschnürt: 3 t
- Gewicht: 1,63 kg
- Farbcode: Gelb
- Nach DIN EN 17822
Hochfester Schäkel:
- Nutzlast WLL: 4,75 t
- Bolzenstärke: 23 mm
- Lichte Weite: 31 mm
- 6-fache Sicherheit
- Gewicht: 1,05 kg

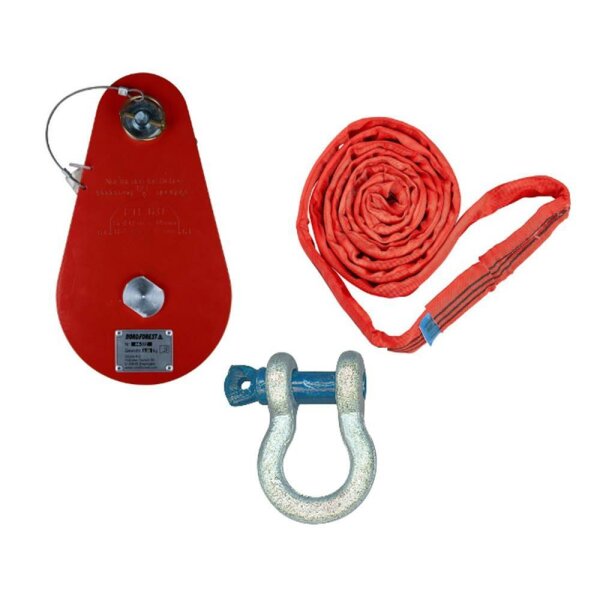

KATEGORIE 2 – FTF 6,0
Das Set FTF 6,0 ist für Forstseilwinden mit einer maximalen Windenzuglast von 6,0 t vorgesehen.
Umlenkrolle FTF 6,0:
- Marke: Nordforest
- Max. Windenzuglast: 6,0 t
- Rollendurchmesser: 140 mm
- Max. Seildurchmesser: 14 mm
- Lagerung: Zylinderrollenlager
- Maße: 300 × 170 × 103 mm
- Gewicht: 3,8 kg
- Farbcode: Rot
- Für Kunststoff- und Stahlwindenseile
- Nach DIN EN 17822
- Made in Hungary
Rundschlinge FTF 6,0:
- Nutzlast FTF: 6,0 t
- Nutzlänge: 3 m
- Zugkraft direkt: 3 t
- Zugkraft umgelegt: 6 t
- Zugkraft bis 45°: 4,5 t
- Zugkraft bis 60°: 3 t
- Nutzlast geschnürt: 3 t
- Gewicht: 1,63 kg
- Farbcode: Rot
- Nach DIN EN 17822
Hochfester Schäkel:
- Nutzlast WLL: 6,5 t
- Bolzenstärke: 25 mm
- Lichte Weite: 36 mm
- 6-fache Sicherheit
- Gewicht: 1,6 kg

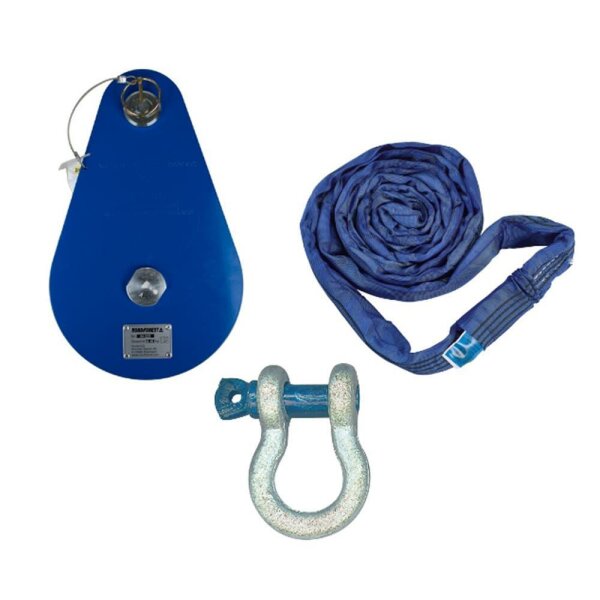

KATEGORIE 3 – FTF 8,5
Das Set FTF 8,5 ist die leistungsstärkste Variante und für Windenzuglasten bis 8,5 t ausgelegt.
Umlenkrolle FTF 8,5:
- Marke: Nordforest
- Max. Windenzuglast: 8,5 t
- Rollendurchmesser: 180 mm
- Max. Seildurchmesser: 18 mm
- Lagerung: Zylinderrollenlager
- Maße: 363 × 218 × 108 mm
- Gewicht: 6,1 kg
- Farbcode: Blau
- Für Kunststoff- und Stahlwindenseile
- Nach DIN EN 17822
- Made in Hungary
Rundschlinge FTF 8,5:
- Nutzlast FTF: 8,5 t
- Nutzlänge: 3 m
- Zugkraft direkt: 5 t
- Zugkraft umgelegt: 10 t
- Zugkraft bis 45°: 7 t
- Zugkraft bis 60°: 5 t
- Nutzlast geschnürt: 5 t
- Gewicht: 2,63 kg
- Farbcode: Blau
- Nach DIN EN 17822
Hochfester Schäkel:
- Nutzlast WLL: 8,5 t
- Bolzenstärke: 29 mm
- Lichte Weite: 43 mm
- 6-fache Sicherheit
- Gewicht: 2,3 kg
BESONDERE MERKMALE
- Drei abgestimmte Leistungsklassen erhältlich
- Für den professionellen forstlichen Bodenzug
- Umlenkrollen nach DIN EN 17822
- Passende FTF-Rundschlinge je Leistungsklasse
- Hochfester Schäkel in entsprechender Dimensionierung
- Seilschonende große Laufrollen
- Für Kunststoff- und Stahlwindenseile geeignet
- Sicherung der Umlenkrolle durch Schraubgewinde und Klappsplint
- Farbcode zur schnellen Zuordnung der FTF-Klasse
LIEFERUMFANG JE SET
- 1 × Nordforest FTF Umlenkrolle
- 1 × Nordforest FTF Rundschlinge, 3 m
- 1 × hochfester Schäkel
Je nach Auswahl wird das Set in FTF 4,5, FTF 6,0 oder FTF 8,5 geliefert.
ANWENDUNGSBEREICHE
- Forstwirtschaft
- Forstlicher Bodenzug
- Forstseilwinden
- Holzrückung
- Zug- und Umlenkarbeiten
- Professionelle Forstarbeiten
