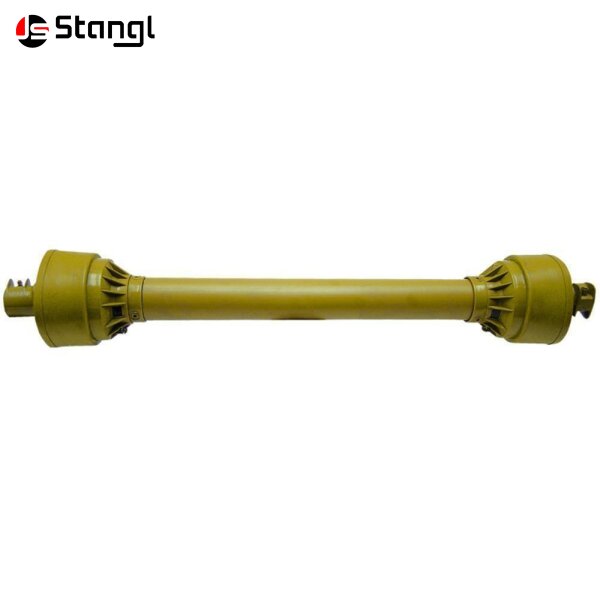

Die Gelenkwelle F24 / W400 ist für eine zuverlässige Kraftübertragung zwischen Schlepper und zapfwellenbetriebenen Arbeitsmaschinen ausgelegt. Die eingeschobene Länge beträgt 1010 mm.
Schlepper- und maschinenseitig verfügt die Gelenkwelle über 1 3/8"-Anschlüsse mit jeweils 6 Zähnen und Schiebestift-Verschluss. Die Profilpaarung G5/G6 mit Zitronenprofil bietet eine stabile Konstruktion für anspruchsvolle Einsätze. Das maximale Drehmoment beträgt 1202 Nm.
TECHNISCHE DATEN
- Produkttyp: Gelenkwelle / Zapfwelle
- Baureihe: F24 / W400
- Länge Lz: 1010 mm
- Schlepperseite: 1 3/8", 6 Zähne
- Maschinenseite: 1 3/8", 6 Zähne
- Verschlusssystem: Schiebestift / Schiebestift
- Kreuzgelenk-Höhe: 76 mm
- Kreuzgelenk-Zapfen: 32 mm
- Profilpaarung: G5 / G6
- Profilform: Zitronenprofil
- Max. Drehmoment: 1202 Nm
Profilabmessungen
- G5: Breite 39,5 mm / Stärke 5 mm
- G6: Breite 48 mm / Stärke 4 mm
VORTEILE
- Hohe Belastbarkeit bis 1202 Nm
- Robuste Baureihe F24 / W400
- 1010 mm eingeschobene Länge
- Beidseitig 1 3/8" mit 6 Zähnen
- Schiebestift auf beiden Seiten
- Stabiles Zitronenprofil G5/G6
- Für anspruchsvolle Zapfwellenanwendungen geeignet
ANWENDUNGSBEREICHE
- Landwirtschaftliche Maschinen
- Forstmaschinen
- Holzverarbeitungsmaschinen
- Zapfwellenbetriebene Anbaugeräte
- Ersatz und Nachrüstung von Gelenkwellen
Angaben zur Produktsicherheit
Herstellerinformationen:
Stangl
Böhaming 6
Bayern
Schaufling, Deutschland, 94571
info@stangl-shop.de
https://www.stangl-shop.de
| Produkteigenschaft |
Wert |
| Versandgewicht: |
15,00 kg
|
| Artikelgewicht: |
10,00 kg
|
